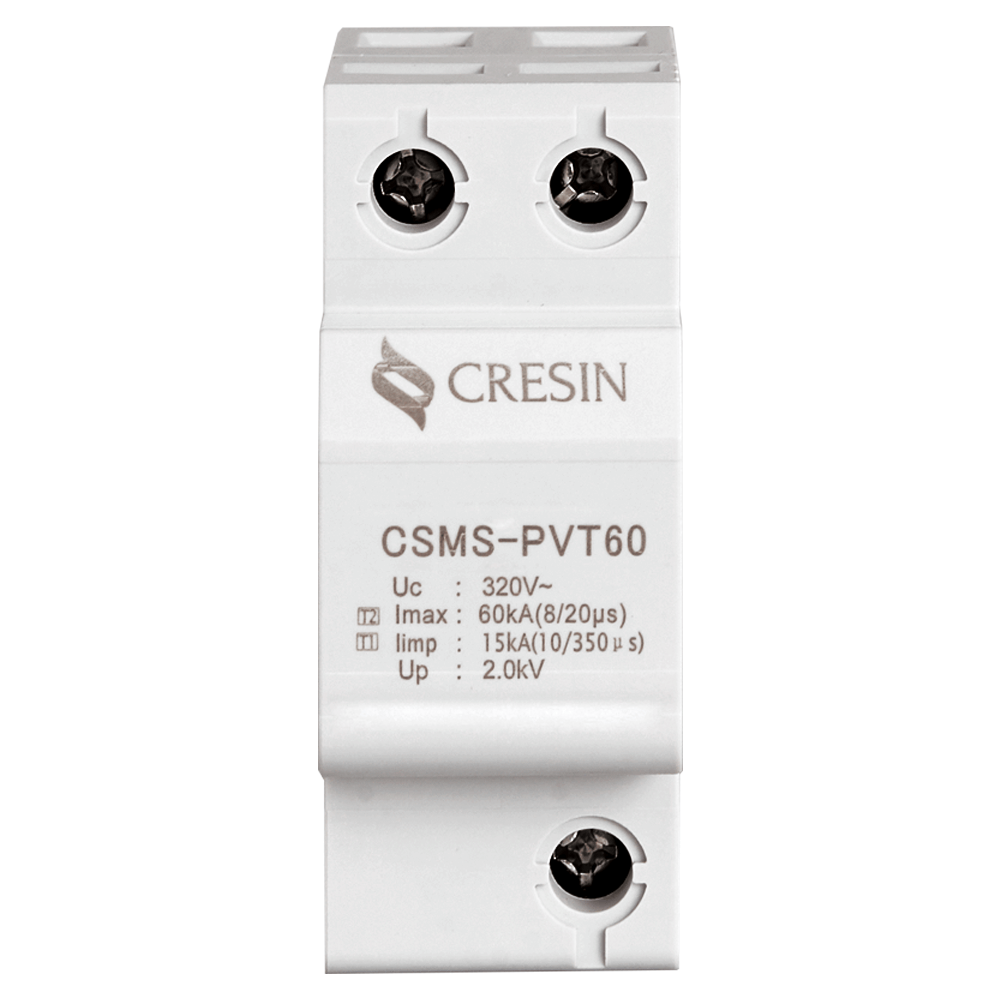

PT二次接地保護器 CSMS-PVT60/FM
CSMS-PVT60/FM 是山東科信電氣有限公司開發的PT二次接地保護器，主要用于電壓互感器的二次側過電壓保護，以防止高壓電串入二次回路造成二次回路電壓升高危害人身及二次設備安全；也可用于變壓器的低壓側，以防止高壓線圈和低壓線圈間發生擊穿時低壓側電壓升高。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CSMS-PVT60/FM 是山東科信電氣有限公司開發的PT二次接地保護器，主要用于電壓互感器的二次側過電壓保護，以防止高壓電串入二次回路造成二次回路電壓升高危害人身及二次設備安全；也可用于變壓器的低壓側，以防止高壓線圈和低壓線圈間發生擊穿時低壓側電壓升高。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CSMS-PVT60/FM 是山東科信電氣有限公司開發的PT二次接地保護器，主要用于電壓互感器的二次側過電壓保護，以防止高壓電串入二次回路造成二次回路電壓升高危害人身及二次設備安全；也可用于變壓器的低壓側，以防止高壓線圈和低壓線圈間發生擊穿時低壓側電壓升高。
Product features
● CSMS-PVT60/FM內置了獨特的雙脫扣保護裝置，具有熱和過載雙重保護，確保主元件損壞時，裝置整體呈現開路狀態，從而杜絕元件損壞造成電壓互感器二次中性點多點接地以及其導致的繼電保護不正確動作；
● CSMS-PVT60/FM具備損壞告警及與主回路電氣隔離的遙信輔助觸點輸出功能，可方便運行人員日常巡視或者接入遠程監視系統，避免運行中對該類元件的監視死角，有效提高系統繼電保護的可靠性；
● CSMS-PVT60/FM采用標準的35mm安裝卡軌，現場安裝、檢修、維護更換十分方便。
Installation instructions
一、產品應固定安裝與35mm導軌上；
二、產品一端接被保護設備線路中，如互感器的中性點上、或不接地的變壓器相線上，另外一端接地（PE），接地電阻不應超過10Ω。

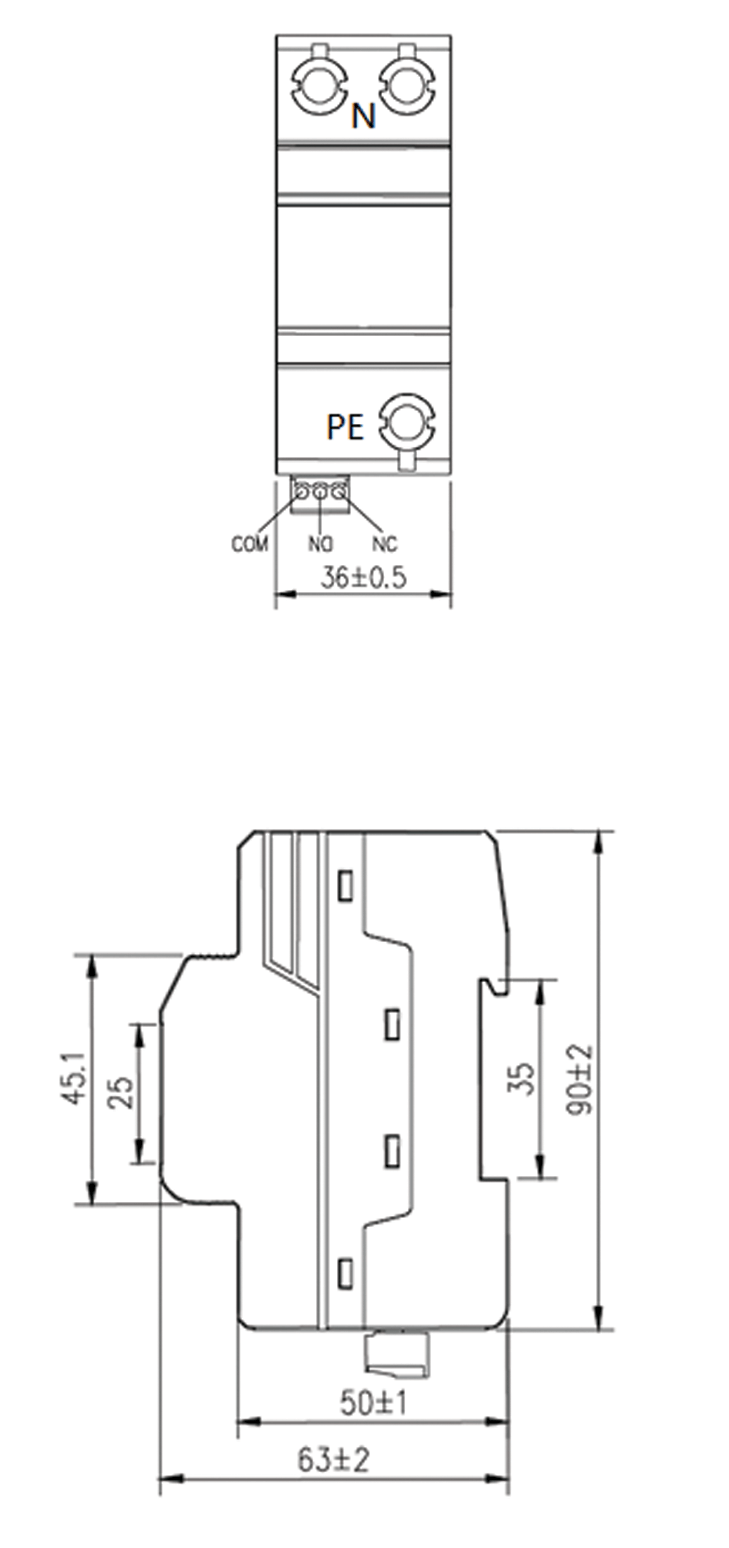

Product size
| 技術指標 | SPD型號 | CSMS-PVT60/FM |
|---|---|---|
| 最大持續工作電壓Uc | 320V | |
| 直流擊穿電壓（100v/s） | ≥500V | |
| 沖擊電流Iimp(10/350μs) | 15kA | |
| 標稱放電電流In(8/20μs) | 30kA | |
| 最大放電電流Imax(8/20μs) | 60kA | |
| 保護水平Up | ≤2.0kV | |
| 續流遮斷能力If | 500Arms | |
| 設計標準 | IEC61643/GB18802.1 | |
| 接口 | 接線方式 | 端子接線 |
| 接入導線最小截面 | 8 mm2 | |
| 接入導線最大截面 | 25 mm2 | |
| 遙信觸點定義 | NC 常閉，COM 公共端，NO常開 | |
| 遙信端子接入導線截面 | ≤1.5mm2 | |
| 機械特性 | 外殼材料 | 阻燃性塑料外殼 |
| 尺 寸(W×H×D) | 36x99x66（mm） | |
| 安裝方式 | 35mm標準導軌安裝 | |
| 工作環境 | 操作溫度 | -40℃~+80℃ |
| 存儲溫度 | -40℃~+80℃ | |
| 相對濕度 | 5～95%（無凝露） | |
| 防護等級 | IP20 | |
| 海拔高度 | 不超過3000m | |
| 保質期 | 產品保質期 | 1年 |
