CS83系列智能電容器用控制器與智能電容器配套使用，產品外形美觀大方，通用儀表尺寸，安裝使用方便。通過大尺寸液晶和按鍵實現人機對話，具備采集并顯示電測量數據，監測和顯示智能電容器運行工況、投切狀態，以及根據無功功率與功率因數自動控制投切電容器等功能。采用新型的無功趨勢潮流判斷算法，特別適合用于功率因數變動大的場合。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CS83系列智能電容器用控制器與智能電容器配套使用，產品外形美觀大方，通用儀表尺寸，安裝使用方便。通過大尺寸液晶和按鍵實現人機對話，具備采集并顯示電測量數據，監測和顯示智能電容器運行工況、投切狀態，以及根據無功功率與功率因數自動控制投切電容器等功能。采用新型的無功趨勢潮流判斷算法，特別適合用于功率因數變動大的場合。
Product features
● 采集并動態顯示電網的各個參數值，參數設置簡單，設置的參數斷電不丟失；
● 自動檢測低壓智能電容器的數量、類型、溫度、容量等信息，并按電網無功參數控制低壓智能電容器投切；
● 具有過壓、欠壓、過流、過溫、諧波保護，電容器故障報警，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命；
● 采用電壓、電流、功率因數及無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩；
● 在動作延時時間內多點采樣上述值，根據各點的值來進行無功趨勢潮流判斷，避免了常規控制器的動作點單點采樣所造成的判斷失常，在功率因數變動大的場合，可以準確判斷所需補償?shù)臒o(wú)功功率及補償方向（投入或切除）；
● 具有手動自動切換功能。置手動時，能手動操作電容器的投入或切除；置自動時，根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除；
● 電壓、電流相序檢測功能，當相序錯誤或缺相時，提示出錯；
● 輸出為編碼循環方式，容量相同的智能電容器循環投切以延長電容使用壽命，容量不同的則按要求編碼，進行動態適配補償提高補償精度，用較少的動作次數獲得最好的補償效果。
Use instructions

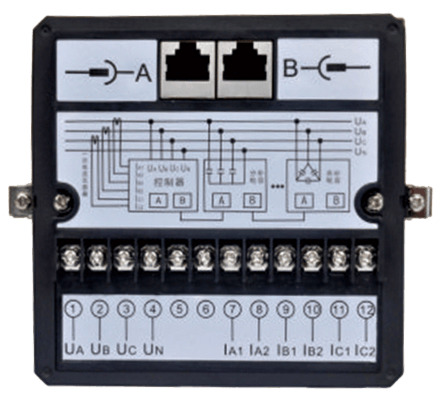

產品接線部位說明 - 控制器的電氣接線端子定義如圖所示
控制器安裝時，對照后面板電氣原理圖進行接線，具體接線方式：
Other Product Readme
二次電流互感器（分單相三相兩種規格）

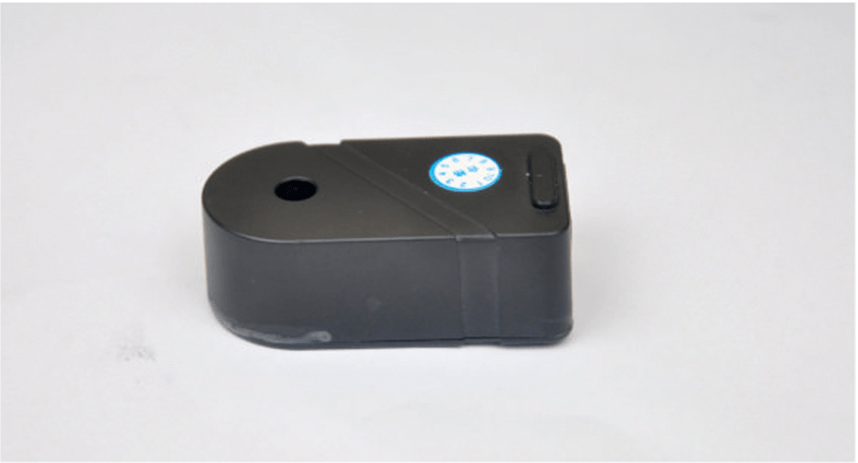

單相互感器實物圖

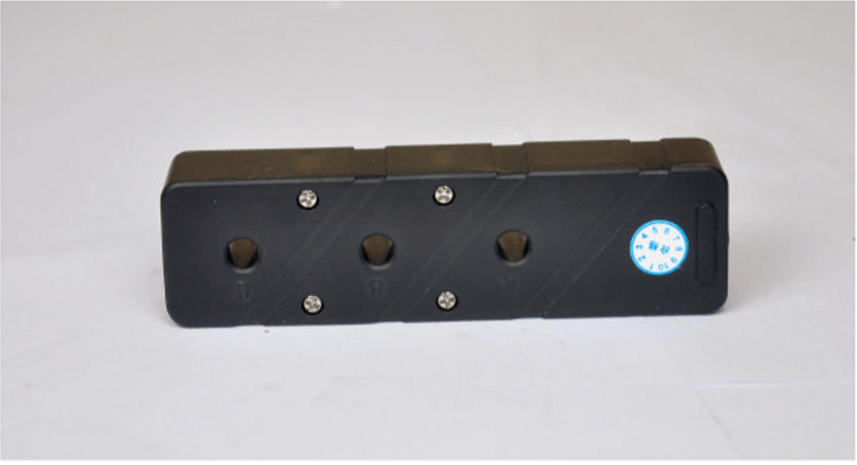

三相互感器實物圖
智能電容器在不帶控制器進行無功自動補償時，需配置本公司配套的二次電流互感器，用于電流的二次采樣。CS－CT二次電流互感器，體積很小，將標準的一次電流互感器的二次側電流（0－5A）變換成毫安級電流。
互感器實物接線圖

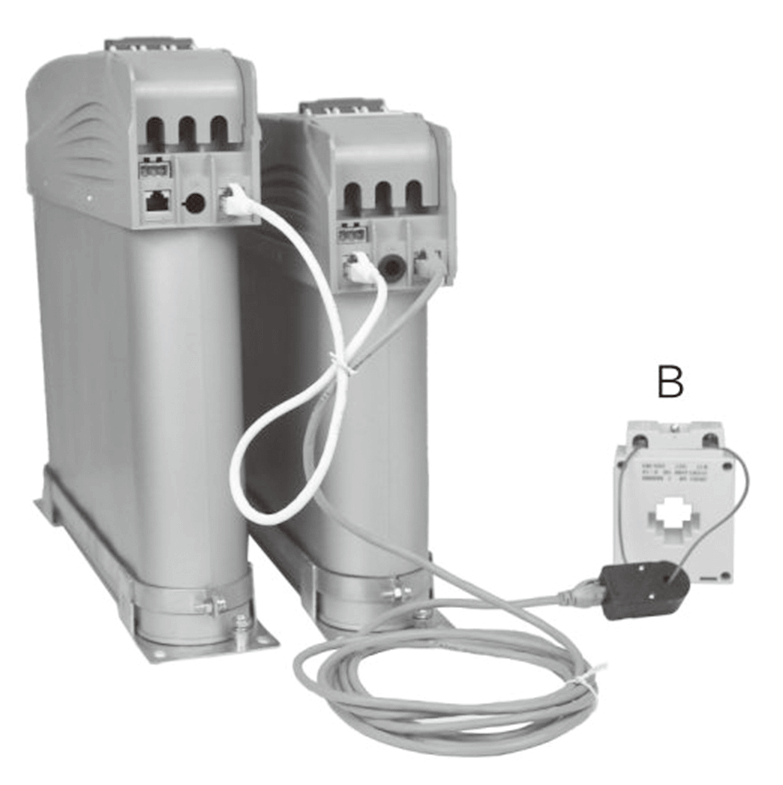

單相互感器實物接線圖

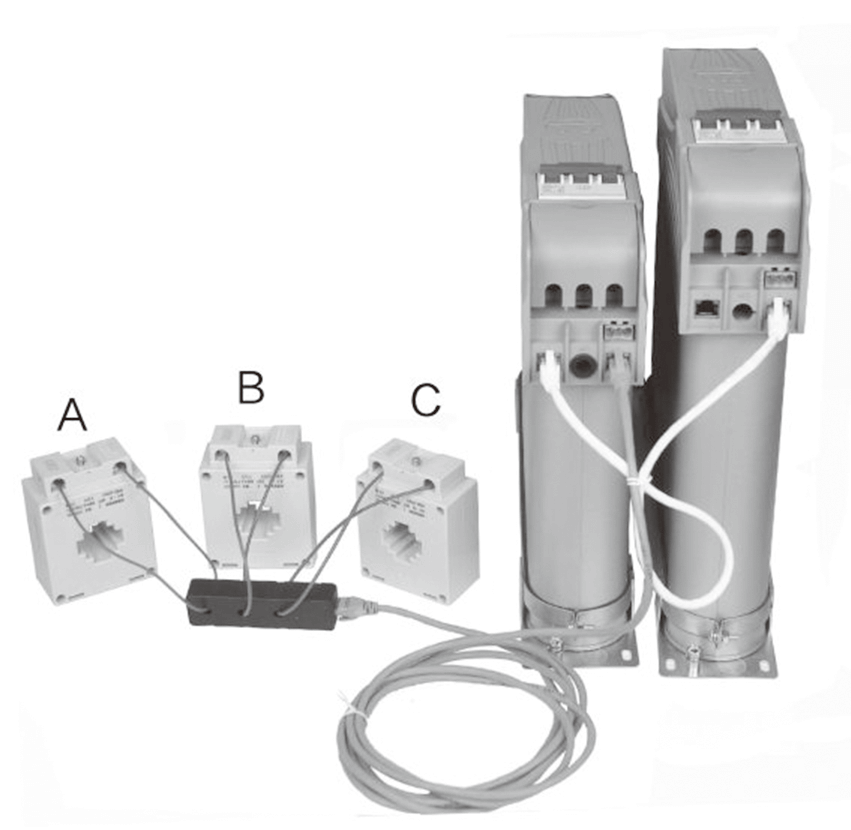

三相互感器實物接線圖
Other Product readme

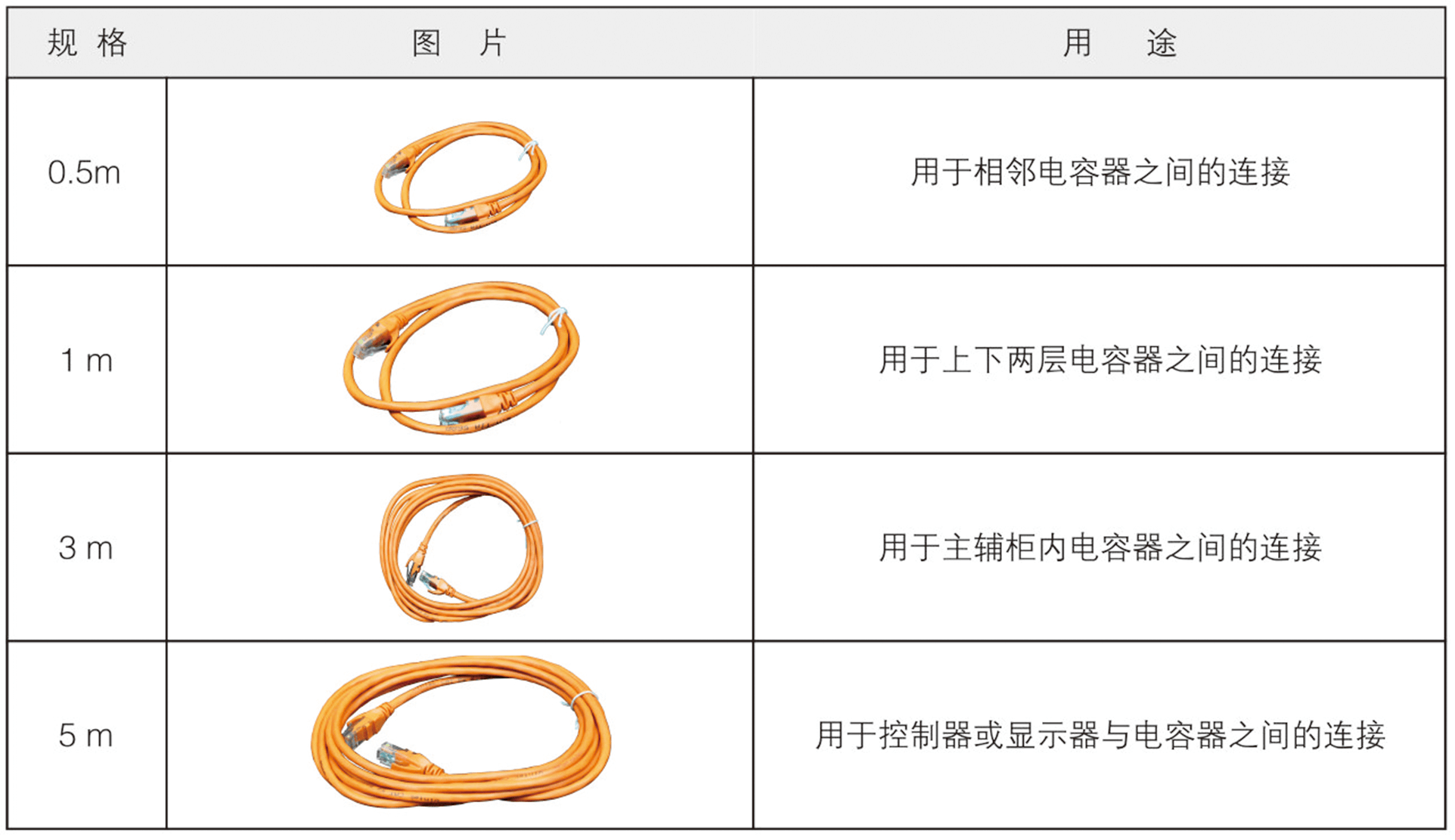

RS485通訊線使用說明

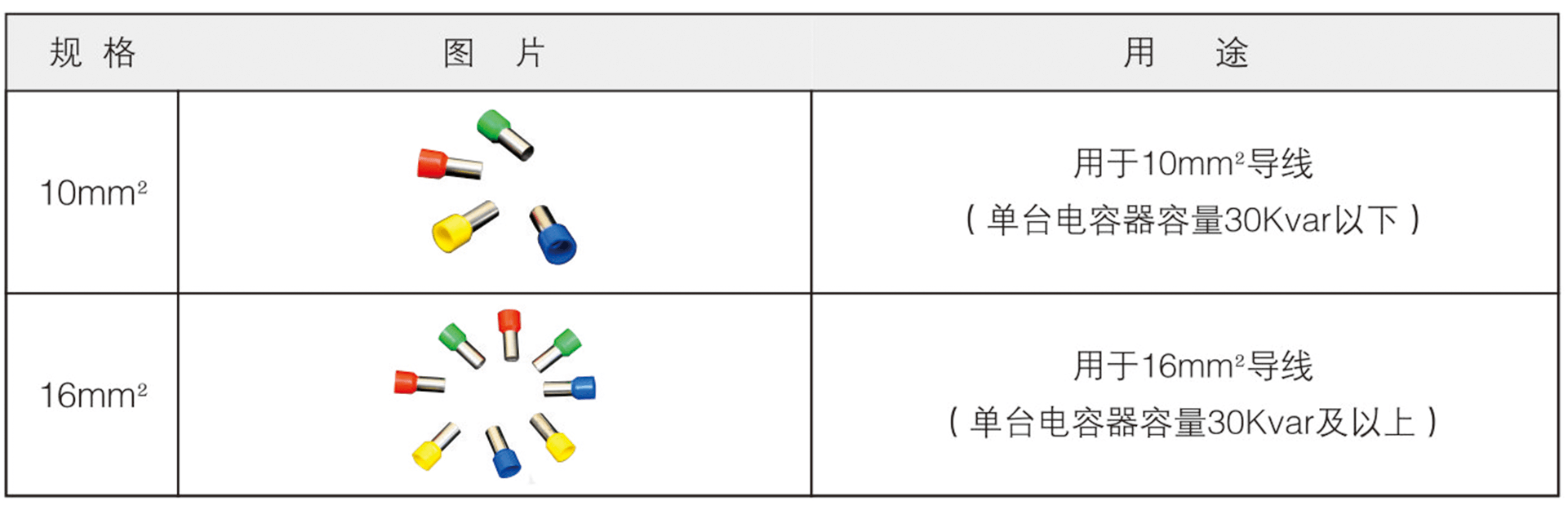

接線端子使用說明
| 電源 | 適用電源 | 交流50Hz，380V |
|---|---|---|
| 額定功耗 | 不大于2WN | |
| 絕緣電陽 | ≥2MQ | |
| 機械特性 | 外形尺寸 | 120（寬）×12（高）×95（深）mm |
| 安裝開孔尺寸 | 111（寬）×111（高） | |
| 工作環境 | 環境溫度 | -40℃~+80℃ |
| 大氣壓力 | 79．5～106．0kpa，無腐蝕氣體場所 | |
| 濕度 | ≤90％ | |
| 海拔高度 | ≤2000m | |
| 隔離耐壓 | 電源＞2500V | |
| 保質期 | 產品保質期 | 3年 |
